天井埋めエアコン3台を洗う
今日は渋川市にある教育施設のエアコンクリーニングです。天井埋め4方向4台，1方向1台，家庭用壁掛け2台のご注文をもらっています。先回は2013年7月で，これで2回目のご注文。先回は見送りになった壁掛け1台も洗います。
普段はエアコンの下に劇場用のしっかりした椅子が置かれているのですが，事前に前の3台をやりますと伝えておいたら，椅子は移動済みでした。そして鍵を開けに来てくださったSさんが，休憩用にとお茶とお菓子も用意して下さっています。恐縮です。

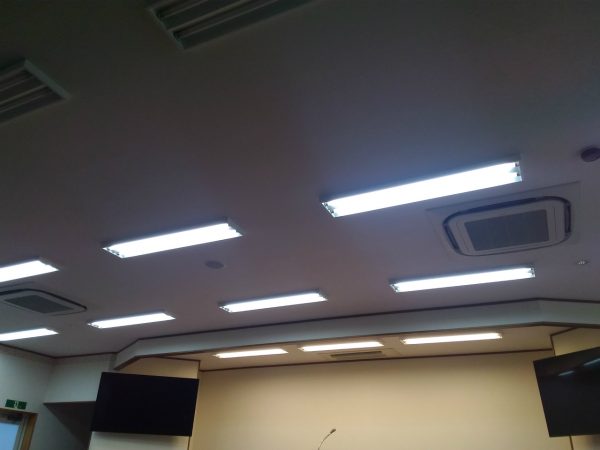

今日洗う予定の3台。型式は4方向がFHYCP112K，1方向がF28FCV，ともにダイキン2006年製。この3台の中央に高圧洗浄機を置くと，5メートルのホースでも機材移動無しで洗えます。演壇両側には以前はなかった大型のディスプレーが配置されています。集成材の厚板2枚で壁をはさむように下地を作り，それに壁掛け用のステーが取り付けられています。
先回も感じたいいね！は室外機の近くにある動力のブレーカ。この1枚のラベルで，無駄な切断や試行錯誤の行ったり来たりが無くなります。(1方向は単相3線式の室内配電盤にブレーカがあります)。
これまた先回も感じた不都合は，エアコン室内機のケーシングぴったりに切られた天井開口。そして隙間に指を入れようものなら下地構造材の切断面でけがをしかねません。「ぴったり隙間なく」が腕の見せ所である場合もあれば，後で泣きを見るということもあります。そんなわけで今お気に入りのゴム式洗浄カバーは使えず，つり込みボルトに掛ける洗浄カバーで対応しました。これを吊り下げるときでも，怪我が怖いので手袋をしました。
洗浄前後写真を続けて4枚。
天井埋めのドレンパンをはめるとき，配線の位置に配慮します。この型はすべてがドレンパンの外側から。わかりやすいです。いいね！

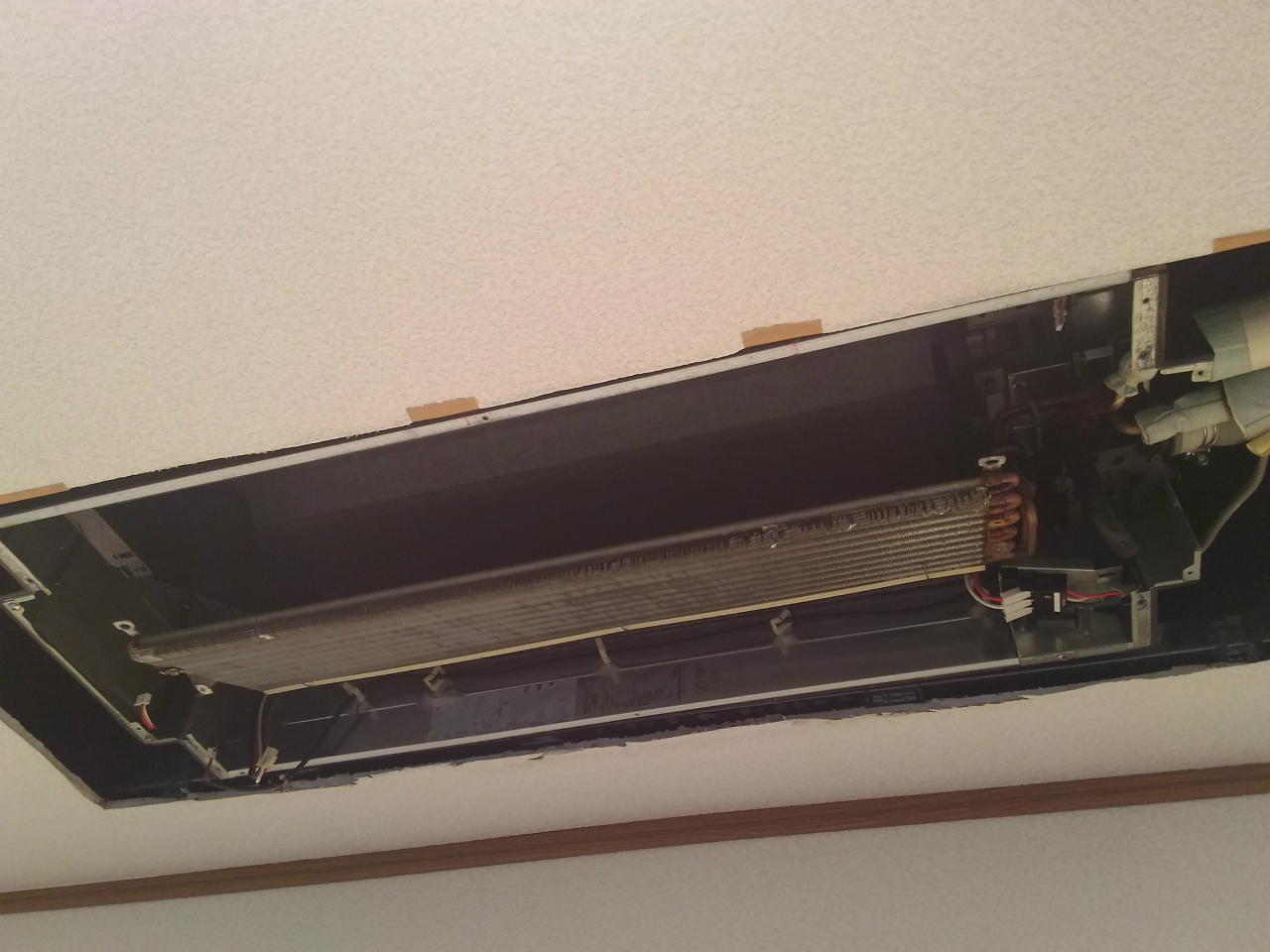

天井埋め1方向は学習できました。先回の課題(ファンとモーターの脱着が非常に難しかった)をクリアできたと思います。大まかに言うと，熱交換器をがっつり外せ！ということです。熱交換器は両側にこれ以上下がらないようにという安全策があります。ですからそれが伸びきるぐらい下げることが重要です。そのために必要なのは，ドレンポンプの土台をケーシングから外すこと。そして熱交換器の両側にある保持用の爪を外すこと。
分かりにくいのですが，洗浄前後の写真3枚。ドレンパンもファンも見るからに汚れているわけではなかったのですが，漂白洗浄するとカビが反応する臭いがしました。
ダイキンさん隠しビスはやめて下さい(笑。化粧板中央部，フェルトを貼ったモールに隠れて長いビスがあります。化粧板が外れないなーと思ったら無理に引っ張らないで，隠しビスを探しましょう。
15時には完了したのですが，1方向でエラー発生。たぶん水分の拭き取りが甘かったと思われます。内外機通信エラー。接続部を点検してエラー解除しました。ガス圧など室外機を含めて点検してもらえたらというご要望もあったようなのですが，最近のエアコンは大抵の場合リモコンで診断ができます。室内機のランプ点滅やリモコンのエラー表示がなければ，特に点検の必要なしなのかもしれません。設備からではなく，ハウスクリーニングの一つとしてエアコンクリーニングをしているので，より深いご要望に答えられず，面目ありません。
途中で元同僚のKさんも来てくれました。そのボランティア精神には敬服します。来週月曜日に残りの4台を洗います。またよろしくお願い致します。
FHYCP112K
- グリル取り外し
- コーナーの化粧板4枚取り外し
- ビス2本緩めて基板のふたを外す
- ルーバーモーターのコネクタを外す
- 化粧板4隅のビスを緩める(落下防止吊り金具を確認)
- 電源，有線リモコン配線，ファンモーター，ドレンポンプ，センサー2本のプラグを基板から外す
- センサー配線保持タイラップ外す，ビス2
- 基板ケース取り外し，ビス2(アース兼用1本は形状が違う)
- ベルマウス取り外し，ビス3
- ドレンパン取り外し，7ミリ六角4本
- ファン取り外し，10ミリ六角とワッシャ
- 配線保持金属板取り外し，ビス2
- 天井側断熱板，ビス6
- ファンモーター取り外し，8ミリ六角4
- ドレンポンプ取り外し，タイラップ切，ビス3
F28FCV
- グリル取り外し
- グリル左右の化粧板取り外し，ビス2
- リモコン受信部，配線を経路から外す
- ルーバーモーターのプラグ3本を基板から外す，温度センサーを配線経路から外す
- ルーバー内側のモールを外し，隠しビスを外す
- 化粧板固定のビス4本外す(落下注意)
- 落下防止フックを外して化粧板取り外し
- 電源，ファンモーター，ドレンポンプ，センサー2本のプラグを基板から外す
- 基板ケースを外す，ビス2
- ドレンパン取り外し，ビス4
- 熱交換器整風板取り外し，ビス2
- ドレンポンプ取り外し，ビス4
- ドレンポンプ土台外し，ビス2
- 冷媒配管保持金属板取り外し，ビス2
- 熱交換器を降ろす，ビス2，左右のフック
- モーターカバー取り外し，ビス3
- ファンとモーターを取り出す
