ダイキン2010年製お掃除エアコン

江木町のマンションにお住いのO様から,エアコンクリーニングのお問い合わせがありました。「(1)ダイキン AN71MRP-W 1台,(2)ダイキン AN25MRS-W 2台,御見積もりお願い致します。また6月1日はまだ空いていますでしょうか?」

お掃除機能付きエアコン+壁掛けオーバーホール,複数台の場合のわずかな値引きをご案内しました。我ながら高額のお見積りです。そして6/1は空いているけれども,2台が限度なので,もう一台を別の日にとお願いしました。

すると早速18日に1台頼みたいとのお返事。18日は店長一人対応の日です。たいてい月に1度,店長一人対応の日があります。空日程の日付に「店長」とついている日です。

通常は弟と2人で行きますが,お掃除内容によっては一人でもできる場合があります。一人ですので,2人の時に比べると倍以上時間がかかるかもしれませんが,時間に制約がなければご検討ください。

ダイキンお掃除エアコンの壁掛けオーバーホールを一人で…順調でも5時間と予想していたのですが,その通りになりました。もっとも,マンションでも1階で機材の搬入と搬出が楽だったこと,据え付け板のビスがしっかりしていたこと,外の舗装でパーツを洗えたこと,分解組み立てにほぼ戻りがなかったことなど,好条件が重なって達成したもので,いつも5時間でできる自信はないです。銀ちゃんに次は4時間でと言われたのですが,まだ時短の段階にはないみたい。

今日は奥様の立ち合いで,すでに家具の移動は済んでいて,庭から入ってすぐのリビング機の洗浄をご希望です。かしこまりました。

AN71MRP-W,ダイキン2010年製の外観。

AN71MRP-Wの外観

左右に小さなフラップがありますが,正面の大きな一枚を外したら,化粧板ごとまっすぐ手前に外せばよいのです。

基板は正面についています。関連する配線は大きなプラグに集約されていますし,外す数も少ない印象でした。お掃除ロボットのフレームはわずか2本のビスで固定されているだけ。ブラシ内臓のダストボックス方式で,フィルター自体が二つの両端のローラーにかぶさってベルトコンベヤのように回る設計です。機能を分散することでお掃除フレーム自体の構造は簡単だし,駆動系のモーターも外しやすくなっています。

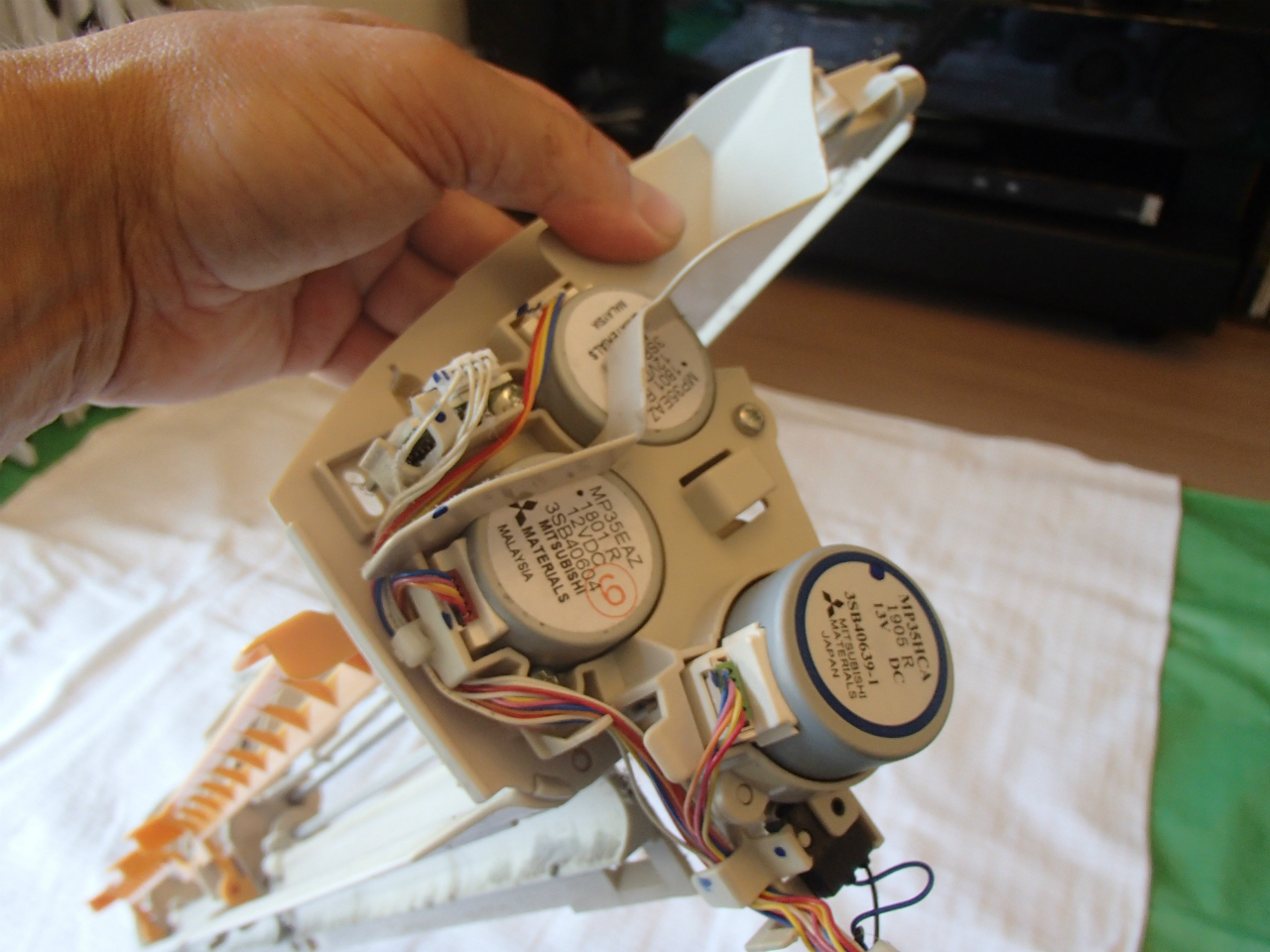

そんなお掃除ロボットのフレームに組まれたモーター類。ビス3本ほどで外れますが,固定用の爪と,センサースイッチも絡んでいます。

お掃除ロボットの駆動系

大型の一枚のルーバー,左右風向き板,そして左右両端の羽はこのユニット一つで動かしています。たぶん6個の小型モーターが関係していて,すべての配線は一つにまとめられ,終端は大きなプラグに加工されています。まあこのエアコンは全体にお金を惜しまず作ってある感じがしますね。(それが必要かと言われれば,間違いなくいいえですけれども)。この駆動ユニットはドレンパンの下にカチッとはまり込むような感じで取り付けられ,ビス止めされています。モーター類を外せば洗えるのですが,今回は外さずに刷毛やブラシを使って漂白洗浄しました。

ルーバーすべてを駆動するユニットドレンパン下に収まったところ

ブラシ付きダストボックス。スリムな部品ですが,これも分解してお手入れしやすい作りです。劇的にきれいになったし,山ほどホコリも洗い流したのですが,写真の撮り方が悪く,よくわからないものになってしまいました。ブラシ自体がネズミ色から白くま色に変わったとでもいえばよいでしょうか。

ダストボックス漂白洗浄後

ここからがエアコンクリーニングです。

熱交換器は,取り切れなかったホコリが塊になってあちこちに張り付いています。最初は内側から外側に向かってノズルを当て,その後可能な限りこちら側でホコリを洗い流してから高圧洗浄に入りました。いきなり高圧を当てれば,ほこりを押し込んでしまいますからね。4Mpa,毎分6リットルは十分洗い流す威力を持っていますが,無駄は減らします。

熱交換器高圧洗浄後

ファンの外見は汚れていなかったのですが,羽1枚一枚のカーブにカビが生えています。それが飛び散ったものがファンの近くにあるあらゆる部分を汚します。

ファンとドレンパン一体ボディー漂白洗浄後

分解して熱交換器を洗浄剤で洗い終わるのに2時間。それから1時間パーツ洗いでした。今回良かったのは,最後に外したものから始めて,順番をさかのぼって洗ったこと。それぞれの乾燥時間を長くとれますし,おいてある順に組んでいけばよいわけです。例外はダストボックスで,これは分解で最初に外れるものですが,ブラシの完全乾燥のために,最初に洗いました。その後熱交換器のすすぎと不要機材取りまとめで30分。組み立て1時間,試運転と機材撤収で30分。

動作確認もしましたが,リモコンで最終チェック。このリモコンでの自己診断はボタン長押しだけで良いので簡単です。

リモコンによるエラー診断

O様,長い時間お待たせいたしました。折々に冷たい飲み物を用意してくださり,ありがとうございます。また再来週に参ります。

4 Responses to “ダイキン2010年製お掃除エアコン”

  1. 北口朋克 より:

    お疲れ様でした(・∀・
    オレのキライなパカパカダイキンですね(笑)

    今日は03年製のダイキンうるるとさららを完全分解でやりましたが…

    昔のダイキンなんでドレンパンはサクッと外れるんですが。
    ファンは普通の分解洗浄では外れない作りでした

    そろそろダイキンは完全分解洗浄のみの対応に切り替えよーかと思ってます

    お客さんとこ行ってファン外れませんではオレが行く意味ないですからね(笑)

    ダイキンは毎年仕様が変わってますからね
    確かryoさんやったエアコンは左にリニアモーターでしたっけ?

    リニアモーターはファンがスポッと外れるからいいですね

    壁掛けオーバーホールはバックパネルさえ抜ければどんなメーカーも関係なく綺麗に出来るのが素敵ですよね( ̄▽ ̄)

    暑くなってきたんで熱中症には気を付けて下さいねー

    • ryo より:

      北口さん,コメントありがとうございます。

      やっぱりいいですよね。完全分解。銅管とドレンホースならまだいいけど,うるさらを含めて余分な配管があるのは怖いです。今回は露出配管だってわかっていましたので,引き受けた次第です。その通り,左モーターでした。リニアモーターはコンパクトだし,外すのも戻すのも簡単で間違いがなくていいですね。

      >そろそろダイキンは完全分解洗浄のみの対応に切り替えよーかと思ってます
      僕もダイキン・東芝は壁掛けオーバーホールオプション必須と考えています。

      コメントをもらったので,そういえばとブログを見に行きました。ナオキンの記事では気が付かなかったけど,直接インパクトレンチに挿すのではなく,もっと小さなサイズのボックスにはまるアダプタ式なんですね。そうだったのか~。

      そのBWは見たことがありますが,本体も大きいし,上のパーツがあんなに重そうなものはやる気がしません。部屋の中央に置いてあるんだったらやってもいいけど。エアコンも全自動洗濯機も,必ず分解クリーニングが必要になる機械です。ユーザーもその必要に気付いているし,多くの業者が分解クリーニングに対応しているのだから,どんな現場でも分解可能に作るのがメーカーの責任だと思います。

      追伸:東芝のフィルターお掃除ロボットは,痛い目に遭ったことがあります。どう動くのかわかりにくい構造ですよね。

      • 北口朋克 より:

        あのトクナ外しアダプターは優れものですよ。
        インパクトレンチにも付けれるし38のボックスソケットにも合体出来ますし、トクナ外しがあればそのまま装着出来ます(・∀・)

        東芝のお掃除ユニットは理解しにくいすねー

        あのパカパカゴムはなんなんでしょね?しかもギアで浮いたり沈んだりしますしねー

        大清快には多分ファンを掃除するであろうブラシがファン裏に隠れてますしね(笑)

        今日も2台外して来ましたがうるさら&うるさらです(´;ω;`)

        03ダイキンはドレンパンは外れますがファンは抜けない構造ですよー

        ここテスト出ますからねー

        • ryo より:

          僕の早とちりを修正してくださり,ありがとうございます。(照

          一度見たことがあるはずなのですが,日立のトクナ外しっていう特殊工具があるんですね。もしかしたらトシインターナショナルだったかも。この方も素敵です。

          フランジナットについては,ナショナル・パナソニック用のハンマーレスフランジナット回しを持っているだけで,40ミリに遭ったことがありません。同じメーカーで38,40,44ってどうかと思います。それならステンレス製M10ボルト固定にして,対角を広げれば汎用性が生まれるはず。僕が設計なら迷わずそうします。

          >今日も2台外して来ましたがうるさら&うるさらです(´;ω;`)
          北口さんが住んでる地域は幸せですね。ダイキンに完全分解を頼めば1台フィンガー5らしい。
          弊害の多いうるさらと換気パイプやめて,ドレンパン独立型にするべきと思いますがね。

          うう,外れないとか言われると,外してみたくなるな~。だけどがっしりはまる爪が関係していたりして,降ろさずにやろうとすると破損事故のリスクがありますね。
